Il était une fois, des informaticiens asoiffés qui cherchaient à boire (dans la maison des fous).

« - Bonjour, je cherche la cafèt'.
- (Accueil) Alors, Comment dire. Pour aller à la cafèt, il faut prendre l'ascenseur n°3 et descendre au rez-de-chaussée puis, au bureau 11, demander le service des messages et nouvelles circulaires provisoires pour obtenir le document associé à la saisie des remarques centrales. Ensuite, remplir ce document et le faire tamponer par le contrôleur général des affaires non transmises au bureau 109, qu'on atteint par l'escalier s3 qui mène à l'ascenseur du sous-sol au bout du couloir principal de gauche.
- Bonjour, je cherche la cafèt' (souffle!).
- (Contrôleur général des affaires non transmises) Mais le dossier n'est pas complet! Il faut d'abord aller voir le Bureau du coordinateur des archives du premier étage pour obtenir le formulaire de retrait du cachet de l'amicale.Alors. Pour y aller, prendre le couloir secondaire puis traverser la mezzanine de l'admministration principale salle 204. Biffurquer vers l'escalier principal qui mène au 3ème étage au niveau duquel vous trouverez le gestionnaire des flux documentaires où le records manager pourra signer le formulaire rempli que vous devez compéter avec une photo d'identité valide, de face, sans fond coloré mais neutre, les yeux ouverts, sans casquette ni brosse à dent et avec les oreilles bien rasées. Vous ajouterez trois cuillères de salsepareille et une pincée de semoule pour épaissir la sauce. - BONJOUR, je cherche la cafèt' (snif). - (Records Manager des archives à venir) Ne criez pas si fort !!! Alors, vous devez obtenir une clé qui permet de payer la ressource que vous trouverez au bureau du secrétariat à l'accueil. Cette clé doit ensuite être validée sans faute lors du premier prélèvement mensuel après enregistrement du dossier. Et bla bla bla et bla bla bla ooooooo ooo oo o o−− o− o− o− o−, ·−−− ·−−−−· · −· ·− ·· −− ·− ·−· ·−· · −·−·−−

(⊙_◎)

- NOOOOOOOOON (bouhouhouhou)
。ﾟ(ᗒᗣᗕ)՞ﾟ｡ »

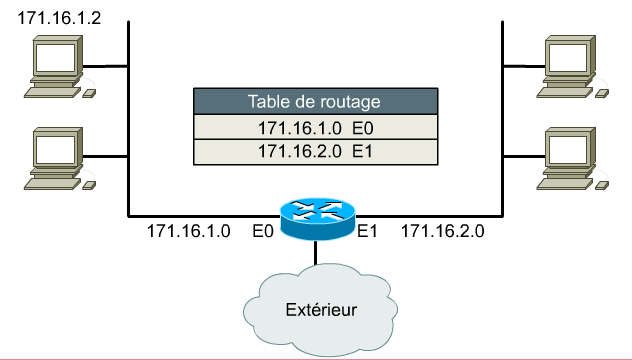

Pour aller dans un réseau, on doit connaître (pour l'instant) :

• L'adresse réseau que l’on souhaite joindre
• Le masque du réseau à atteindre
• Le chemin à emprunter = le routeur suivant qui permet de rejoindre la destination et par quelle interface l’atteindre)
• L'interface qui permet de l’atteindre

L'adresse IP de la destination est passée par le masque de chaque route et comparée au réseau résultant. Ceci permet de choisir le chemin à emprunter pour joindre la destination

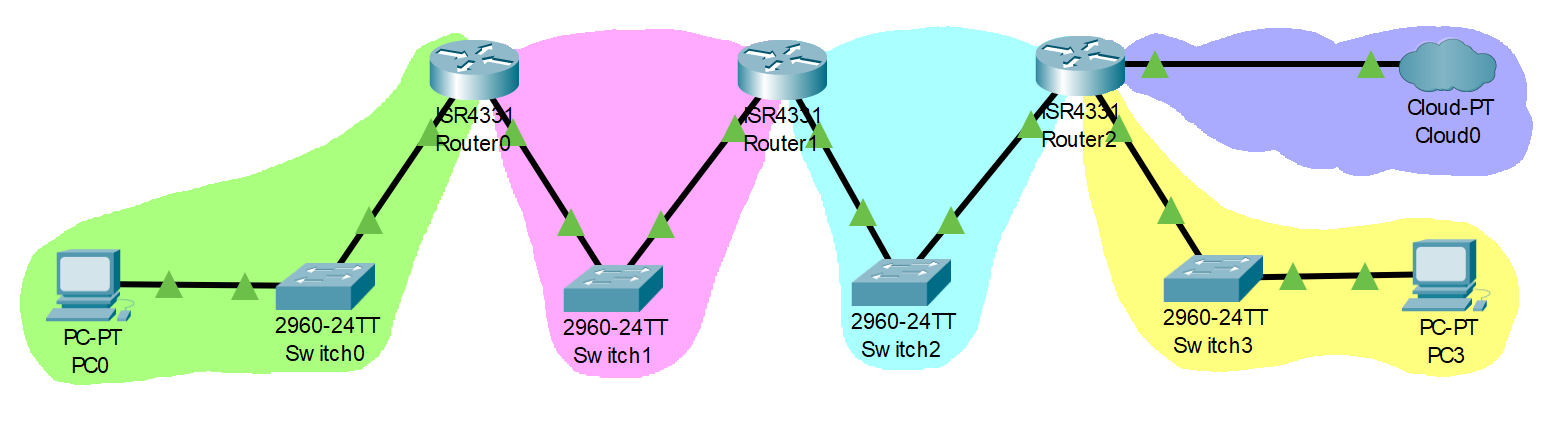

On reprend le réseau précédent à 3 routeurs et les routes du routeur 1 (au milieu).

Les seules routes qui nous intéressent son les routes statiques. les routes connectées sont "découvertes" automatiquement par le routeur. (C'est normal, il y est connecté.)

La route retour vers LAN0 utilise R0 comme passerelle et la route par défaut passe par R2.

Comme d'hab, on utilise du matériel Cisco mais le principe dans une autre marque est le même.

Il suffit de donner l'adresse du réseau à atteindre, son masque et la passerelle. Le routeur choisi lui même l'interface car le réseau de la passerelle est forcément directement connecté au routeur.

La seconde route est la route par défaut.

# ===========================================
# conf t
(config)# ip route 10.1.1.0 255.255.255.0 10.1.1.2
(config)# ip route 0.0.0.0 0.0.0.0 192.168.0.1
(config)#
# ===========================================

 ip route <adresse> <masque> <passerelle> <métrique désirée>

Et voilà, c'est fini.

Le routage statique est très utile et utilisé dans un environnement local classique : Deux routeurs, une DMZ et éventuellement un ou deux sous réseaux ou VLANs dépendants.

Cependant, pour des réseaux plus maillés, avec 4 à 5 routeurs, de la redondance, etc., on utilisera du routage dynamique avec un algorithme IGP (Internal Gateway Protocol).

« - Ouuuh làààà, C'est pas le même problème!
- M'en parles pas. Pffff.
- Et en plus, il faut tout se configurer à la main ? Pffff.
- Tiens ? il y a de l'écho.
- Quoi ? Encore ?.
- Eh ouais. Pffff.»

Ici, le protocole STP ne sert à rien, tous les liens appartiennent à des réseaux différents donc pas de port bloqué.

« Ch'sait pas quoi faaaaire. Qu'est-ce que j'dois faaaaire. »

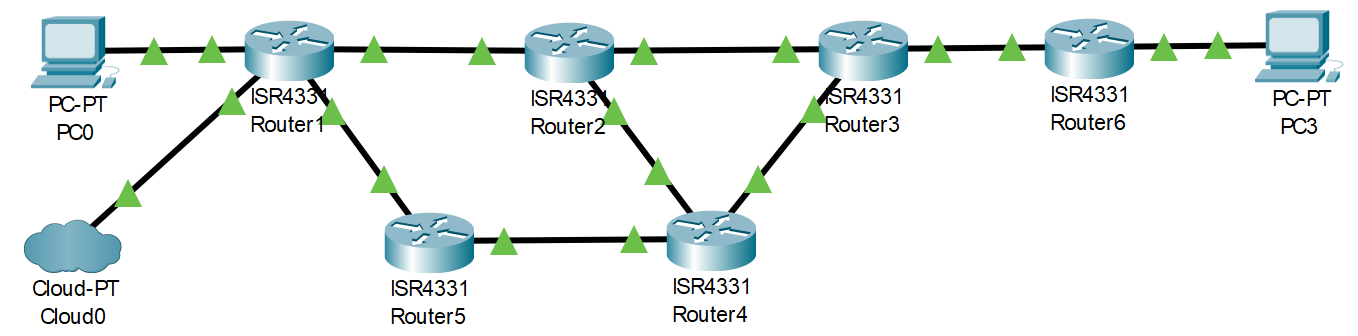

C'est là que mon ami Dijkstra (prononcer [dɛɪkstra]) intervient.

Pour la suite, aller voir du côté du routage dynamique.
