La carte mère est l'organe fédérateur de tous les composants.
À ce titre, elle est aussi importante que le CPU, la RAM ou la mamoire de masse (disques).
Elle contient souvent différents composants qui faisaient partie des périphériques et ont été intégrés au fil du temps.
Les principales sont :
Permet de connaître la souplesse et les performances de communication de la carte.
Les caractéristiques secondaires importantes concernent plutôt les capacités d'accueil des équipamanets environnementaux :
Le design peut jouer sur les personnes attachées à la cosmétique des ordinateurs mais n'a aucune importance dans son fonctionnement et ses performances.

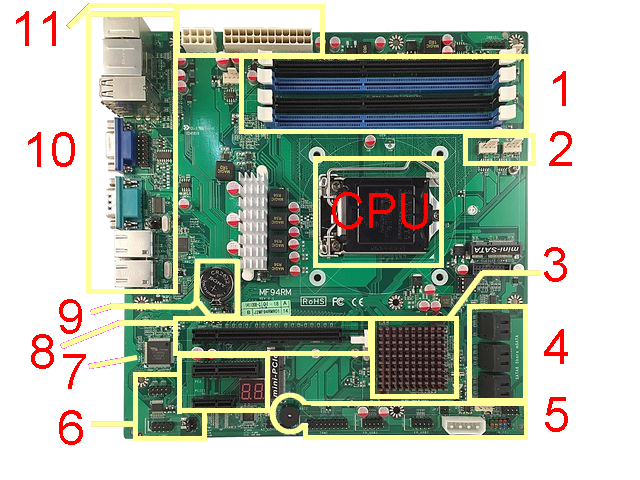

Exemple de carte mère :
Chaque "fondeur" (producteur de processeur central : AMD ou Intel) demande son propre format de slot (=socket : prise, connecteur, emplacement de connexion du processeur sur la carte-mère).
De même, certains processeurs nécessitent plus ou moins de connecteurs sur la carte mère et donc là encore, le socket sera différent même pour une même marque.
Ainsi les cartes mères sont souvent spécialisées pour chaque type de processeur des différentes marques, AMD ou Intel pour ne citer qu'elles.
Les bancs mémoire sont des connecteurs longs avec des clips de fixation. Ils accueillent les barettes de RAM.
Ces bancs mémoire sont souvent de couleur différentes qui indiquent les cannaux de communication avec le CPU.
En effet, la communication avec le CPU est optimisée pour écrire en parallèle dans dux barretes de RAM simultanément si :
En conséquences, on ne rempli la mémoire que par nombre pair de barrettes identiques ce qui donne une capacité de RAM par puissance de 2 : 4, 8, 16, Go, etc.
Une capacité de 6Go de RAM (4+2Go) n'est pas optimisée. Il est alors intéressant de remplacer la barette de 2Go par une barette de 4Go.
Les offres commerciales jouent sur l'ignorance de cette performance pour réduire les coûts du matériel vendu.
La carte mère contient un composant majeur, le chiset.
C'est ce composant qui détermine une bonne part des capacités de la CM.
Entre autres, il détermine :
Les ports externe : sans commentaire, ce sont les ports sui possèdent des connecteurs qui sont accessibles au travers d'ouvertures dans le boitier.
Les ports internes sont des ports qui sont innaccesible à travers des ouvertures du boitier et sont :
On trouve souvent les ports internes suivants :
Voir sur internet les thèmes suivants :
Les connecteurs dédiés à la vidéo (écran, transfert caméra <=> PC) sont généralement sur la carte graphique ou intégrés à la carte mère si celle-ci y est aussi.

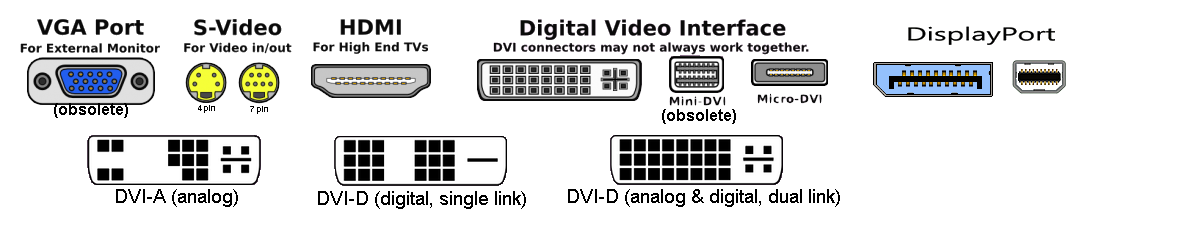

Ces connecteurs permettent de brancher un écran (VGA, DVI ou HDMI) ou de retransmettre un affichage sur un autre support (S-Video).
Les connecteurs VGA/SVGA sont en cours de disparition.
Les prises dédiées à l'audio Elles sont soit placées sur la carte mère, soit sur une carte son. Elles permettent de brancher des enceintes de plusieurs types (hauts parleurs, kit cinéma 5.1 ou 7.1...) ou un microphone. Elles ont toutes la forme d'une prise jack ronde et le seul moyen de les différencier est leur couleur.
Une enceinte est un caisson sur lequel sont montés un ou plusieurs haut parleurs (HP) et qui contient une connexion d'entrée (+ et -) avec des filtres életroniques pour séparer les signaux vers chaque HP.
Certaines enceintes sont capable de recevoir plusieurs signaux correspondant aux différents cannaux d'entrée (Attn, ce ne sont pas les cannaux D/G ou x.1).
Ces systèmes n'ont pas de rapport avec la technologie des enceintes : nombre de hauts parleur par enceinte ou technologie du caisson (clos, bass reflex, ouverte, à pavillon d'onde, etc...).

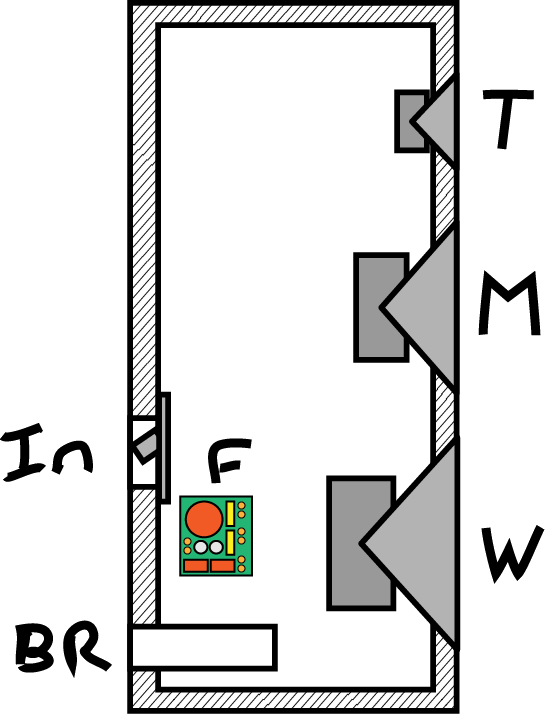

/ex. schéma : T=tweeter, M=medium, W=woofer et F=filtre de répartition, BR=évent Bass Reflex, IN=entrée signal audio.
De même, certains équipements possèdent le label DTS 5.1 ou Dolby Digital 5.1 qui correspond à des filtres du préampli et sorties multi-canal sans rapport avec la géométrie de l'installation (les enceintes permetten de piloter les HP séparément).
Les systèmes acoustiques (ensemble d'enceintes, home cinema) sont classés en fonction du nombre d'enceintes :
Dans le "home-cinema" on a évidemment un vidéo projecteur en plus.
Les connecteur réseaux sont situés sur la carte mère ou sur une carte dédié.

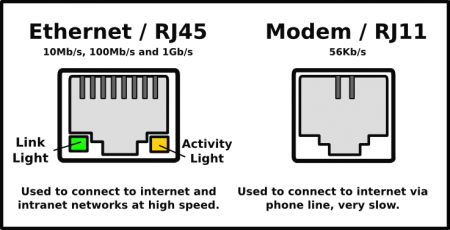

Ils permettent de relier l'ordinateur respectivement au réseau par un câble Ethernet (RJ45) et au réseau téléphonique commuté (RJ11) grâce au modem intégré à la CM.
Les débits réseau sont très variables :
Les ports SFTP (Fibre optiques) sont généralement seulemnt présent sur l'équipement de connexion au réseau filaire par fibre (Box).
On les retrouve partout tellement ce format est devenu un standard. Les prises USB permettent de brancher n'importe quel matériel informatique (imprimante, disque dur externe, souris, clavier...). Il existe le format classique (USB A) et aussi des formats plus petits (mini ou micro USB) qui sont généralement situés du côté du matériel à brancher (appareil photos, téléphone...).
L'USB se décline à l'heure actuelle en 3 versions dont les débits augmentent à chaque nouvelle génération.
usb-ports
Les connecteurs Firewire ont été inventés par Apple au début des années 1990. Leur objectif à terme est de remplacer l'USB, en tout cas pour les périphériques par lesquels circulent des flux importants de données. Mais, dans la pratique, cela semble plus difficile tellement l'USB est utilisé aujourd'hui.
Prises firewire
On les trouve uniquement sur la carte mère. Ces prises permettent de connecter des équipements bien précis à chaque fois (port parallèle pour les imprimantes, port PS/2 pour les souris et claviers, port séries pour le reste). Ces dernières devraient disparaître dans l'avenir pour être remplacé uniquement par de l'USB.
Ports série parallèle ps2
Prise sata esata pcmcia
Je ne vais pas réécrire tout ce qu'on trouve déjà bien fait sur le net et dans les revues spécialisée (souvent mieux faites que le net car synthétiques par thème). La veille informatique concerne aussi l'évolution du matériel.
