Un ordinateur contient une carte réseau ou est connecté à un modem, deux équipements courants.

La carte réseau

Le modem
On notera que pour un modem, il faut qu'il y ai un équipement identique (fonctionnellement) à l'autre bout de la ligne, pour reconvertir le signal analogique en données numériques.

D'où les définitions ci-dessous :
Cas simple : ETTD = ordis, ETCD=modems classiques
Cas plus courant : ETTD=Ordis, ETCD1=modem classique, ETCD2= modem ADSL.
Dans ce cas, il y a (entre autres) des appareils de communication pour transformer le signal de l'ETCD1 (audible : 30 à 3000 Hz) en signal spécifique ADSL (14 MHz)

fonctions du modem

postes reliés par modem, Point à point (ppp)

Retour index

2.1 Le Cuivre (en paires de fils torsadés)

Les câbles sont principalement en cuivre, sous la forme de fils groupés par paire et torsadées.

On trouvera :

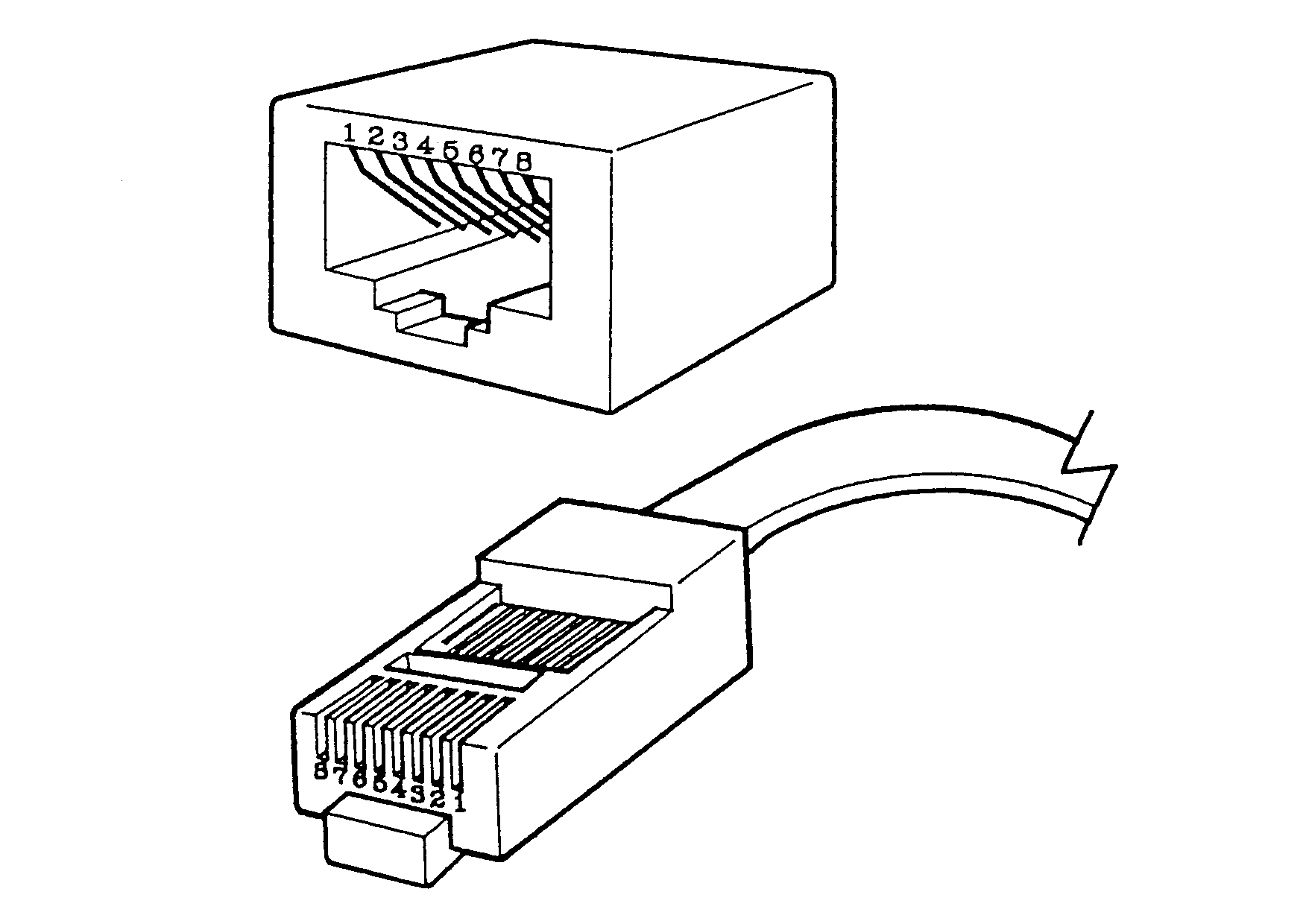

1 paire pour le téléphone 2 paires pour le réseau de 10 à 100 Mbps (Méga bit pas seconde) 4 paires pour le réseau Gigabit Prises RJ11 (téléphone) ou RJ45 (Ethernet)

La majorité des réseaux physiques installés, ou en prévisions, en entreprise sont basés sur 2 ou 4 paires torsadées "Ethernet".

Droit ou croisé ? non on ne revient pas au moyen âge, on parle de câbles, à savoir si les fils sont reliés borne n à borne n ou borne n à borne N-n. ??? Explications :

• Une carte réseau possède un connecteur. Ok?

• Ce connecteur a des bornes qui ont chacune un rôle particulier : émission, réception, masse, …. Ok?
  Comme si on collait des combinés téléphoniques, si on veut faire discuter deux téléphones, il faut coller le micro de l'un sur le haut-parleur de l'autre. Non ?

• De la même façon, on relie l'émetteur d'une carte réseau avec le récepteur de l'autre et vis versa. Ok?

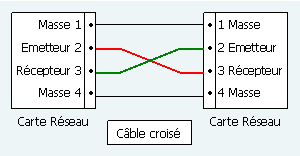

  Un tel câble servant à relier directement deux cartes réseau est dit croisé.

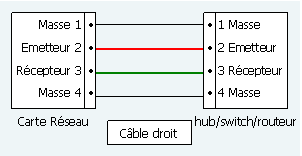

  Lorsqu'on a des hub, le hub assure ce croisement lui-même. On utilise alors des câbles droits où la borne n est reliée à la borne n (1 à 1, 2 à 2, …).

cliquer ici pour plus d'infos sur la connexion des câbles droit et croisés

2.2 Les autres

2.2.1 Il existe aussi les câbles

• Fibre optique
  Rapide mais chère et délicate à installer (le verre casse quand on le courbe de trop)
  Rare à cause de son prix (surtout les prises spécifiques très chères : plusieurs centaines d'Euro la prise)
  Elle est cependant totalement insensible aux parasites electriques et inputrescible !
• "Câble"
  câble coaxial, de type TV, avec une gaine entourant une âme, chacun servant de fil conducteur.
  En voie de disparition à cause de ses performances (et de son coût) pour le réseau local d'entreprise.
  En expansion dans les MAN (réseaux métropolitains) car il transporte aussi la TV (en forte concurrence avec l'ADSL selon Free et Wanadoo ...)
  Prises BNC
• Câble Twin-Axe
  Câble spécifique à IBM pour la constitution de réseaux locaux autour d'un ordinateur central (AS/400, e-Series)
  En voie de disparition, malgré sa fiabilité, au profit d'Ethernet, moins chère et moins "propriétaire".
• Câbles spécifiques
  des normes récentes définissent d'atres types de câbles comme USB (4 fils) ou FireWire (norme IEEE 1394, 4 fils)
  En cours de forte démocratisation pour construire des réseaux de périphériques.
  Plus rare pour les réseaux de PC car peu adapté.

Tous ces câbles ont cependant tendance à avoir des pertes en ligne, qui donne lieu à une perte de signal au bout d'une certaine longueur de câble.

2.2.2 Et sans câble ???

Angl. Wireless

• Infrarouges
  Liaisons sensibles au déplacement de l'air et impossibles en cas d'obstacle, on communique à vue.
• Radio
  Les liaisons herziennes (en voie de développement : WiFi, BlueTooth, longue distances…)
• Les liaisons satellite (idem herziennes)

Retour index

3.1 Ethernet, le plus courant

Ethernet est d'abord un nom puis une norme de réseau. Il est très utilisé du fait de son bas prix et de a facilité de mise en œuvre.
Initialement Hertzien puis transmis par câble, il existe depuis la fin des années 60 et normalisé en février 80 par la commission IEEE 802.3.

3.1.1 Réseau filaire (hors liaisons backbone)

On distingue plusieurs dénominations pour ce réseau, qui déterminent :
Vitesse de transmission en Mbit/s, Transmission (Base = Base band), Distance ou type de support

Dénomination	Nom	Débit	Câble	Connecteurs	Portée	Evolution
10 Base 2	Thin Ethernet (ou cheapernet)	10 Mb/s	Coaxial fin	BNC	185m
10 Base 5	Thick Ethernet	10 Mb/s	Coaxial épais	BNC et "vampire"	500 m
10 Base T	Ethernet	10 Mb/s	1 paire torsadée	RJ-45	100 m
100 Base T	Fast Ethernet	100 Mb/s	2 paires torsadées	RJ-45	100 m
1000 Base T	Ethernet gigabit	1000 Mb/s	4 paires torsadées	RJ-45	100 m
100 Base FX	Ethernet gigabit	1000 Mb/s	Fibre optique	spécifiques	2000m
1000 Base LX ou SX	Ethernet gigabit	1000 Mb/s	Fibre optique	spécifiques	550m
10G Base SR ou LX4	Ethernet 10 gigabit	1000 Mb/s	Fibre optique	spécifiques	500m
Câble TV	Le flux numérique utilise le réseau de TV par câble.	10Mbps théoriques	Coaxial TV	prises TV spécifiques
WiFi (Wireless Fidelity), 802.11b et 802.11g	Ethernet sur radio fréquence	54 Mbit/s	Herzien	point d'accès : modem ou routeur radio	30m (int.), 50m (ext.), max 300m

Les deux dernier cas sont là à titre de comparaison.

3.1.2 Réseau sans fil

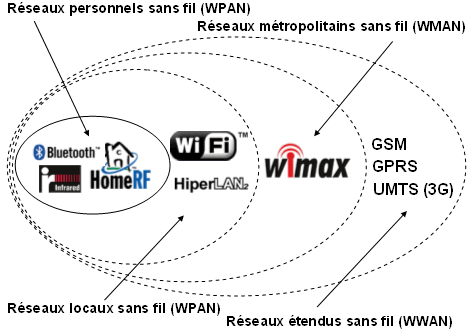

Il existe plusieurs types de réseaux sans fil. Ils sont normalisés et classés en fonction de leur usage et de leur portée.
En voici un aperçu (http://www.commentcamarche.net/wireless/wpan.php3) :

Nom	Norme IEEE	Description, usage	Remarques	Débit	Portée
infraRouge		IRDA (infrared data Association), nécessite de rester à vue, réseau de périphériques	en régression	3/4Mbps	5/10m
Blootooth	802.15.1	Réseau personnel (local), économique en énergie, usage périphérique, réseau de périphériques	Accès à Internet avec un téléphone qui joue le rôle de modem, en progression	1Mbps	30m
homeRF	Idem	Idem		10Mbps	50 à 100m
zigBee	802.15.4	Idem		250Kbps	100m
WiFi	802.11b et g	Wireless Fidelity. Réseau de PC et de périphérique de communication, le réseau radio local le plus répandu.	Problème de sécurité : le réseau (et son accès) n'est plus confiné aux câbles, norme 802.11g plus sécurisée, écrase la 802.11b	54Mbps	30 à 50m, 300mMaxi
HiperLan2	Europe	Idem WiFi, normalisé en Europe, réseau local		54Mbps	100m
BLR	802.16	Boucle locale radio,	Utile pour une entreprise recouvrant une grande surface	1-10Mbps	4-10km
WiMax	802.16	Boucle locale radio,	Equivalent Wifi des MAN	70Mbps	10km
GSM, GPRS, UMTS		Réseau radio utilisé par la téléphonie (en codage numérique) donc utilisable pour internet	Future utilisation pour les WAN et internet ? de fortes résistance des opérateurs câblés et des services de sécurité des états	10kbps à 2Mbps	limitée par la puissance de l'émetteur et la sensibilité du récepteur

3.2 Les autres

RNIS/ISDN : (réseau numérique à intégration de service) réseau de type internet, développé en France par FTélécom sous le nom de Numéris. Cher et lent. 64Kbps, 128 si on utilise 2 canaux, donc deux lignes - et deux abonnements …
Transfix (transpack) : lignes spécialisées et louées pour effectuer la connexion en point à point (d'un ordi à un autre)

Retour index

Un message parcourant un réseau Ethernet est appelé une trame.

Diffusion

Avec un hub, comme tous les autres ordinateurs sont sur le même réseau, et donc sur le même fil, lorsqu'un ordinateur envoie une trame, tous les autres la reçoivent.
C'est un réseau par diffusion.
Il en va de même pour toute autre technologie, sinon ce n'est plus de l'Ethernet.

Cependant, les ordinateurs sont globalement bien élevés et ignorent toute trame qui ne leur est pas destiné. Voyons comment

Comment faire pour identifier une trame Ethernet ?
Un préambule est associé à chaque trame pour signaler qu'il s'agit d'une trame Ethernet.

Comment faire pour savoir si une trame nous est destinée ou non ?
C'est simple, dans chaque trame, il y a un entête qui contient une adresse de destination.
C'est l'adresse MAC (Média access control) : l'adresse matérielle.
Cette adresse est unique au niveau mondial pour chaque carte réseau (composée d'un n° de constructeur+n° de série).

Pour qu'un commutateur puisse adresser tous les ordinateurs du monde, il faudrait qu'il connaisse les adresses de toutes les cartes réseau du monde …

Comment faire pour aller plus loin ?
Lisez le chapitre suivant …
